مقدمه: شناخت سقف شیبدار و جایگاه آن در معماری ایران

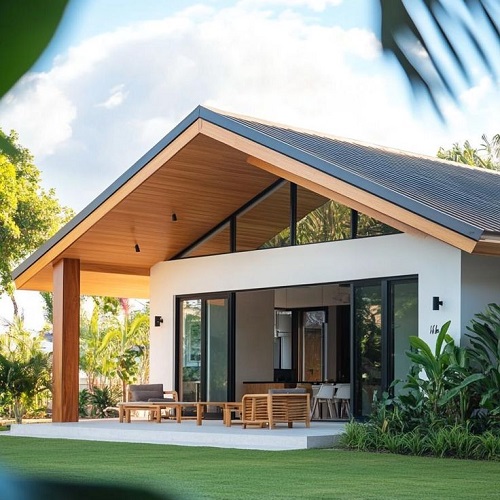

سقف شیبدار دو شیب، سقف شیبدار از گذشته تا امروز در معماری انواع اقلیمها و سبکهای ساختمانی ایران جایگاه خاصی داشته است. “سقف شیروانی” یا همان سقف شیبدار دو شیب یکی از متداولترین فرمها در اقلیمهای مرطوب، کوهستانی و حتی برخی مناطق شهری شده است. چنین سقفی نه فقط به لحاظ زیباییشناسی که در عملکرد مهندسی نقشی تعیینکننده ایفا میکند. در این مقاله، به تحلیل عمیقتر این نوع سقف، مزایا، استانداردهای اجرایی، مسائل فنی، جزئیات ساخت و نکات نوینی میپردازیم که کمتر به آن پرداخته شده است.
تعریف سقف شیبدار دو شیب و مقایسه با سایر انواع سقفها
در سادهترین عبارت، سقف شیبدار ساختاری با زوایای مشخص است که جریان آب باران یا برف را به راحتی به اطراف هدایت میکند. “سقف شیروانی دو شیب” شکل ابتدایی و درعین حال پربازده سقفهای شیبدار است که دو سطح شیبدار متقارن دارد. سقفهای مسطح، گنبدی یا چهارشیب در برابر سقف شیبدار چندین نقطه ضعف ساختاری دارند: خطر تجمع آب، آسیبپذیری در مقابل برف و محدودیت معماری از جمله این موارد هستند. سقف شیبدار دو شیب اما، به دلیل سادگی، سبکی، سرعت اجرا و انطباق با اغلب سلیقههای معماری، کاملاً متمایز میشود.
تحلیل ساختار سقف شیروانی دو شیب
اجزای اصلی سقف شیروانی:
برای اجرای سقف شیبدار دو شیب، شناخت اجزا و نحوه ترکیب آنها حیاتی است:
1. تیرریزی اصلی و فرعی (چهارچوب چوبی یا فلزی)
2. خرپا یا شاهتیر
3. شاسیکشی پشتیبانِ پوشش سقف(قوطی، پروفیل یا چوب روس)
4. پوشش زیرین (نئوپان، تخته، فایبرسمنت…)
5. لایه عایق رطوبتی و حرارتی
6. پوشش نهایی (سفال، ورق فلزی، شینگل، سفال سیمانی یا پلیکربنات)
7. آبروها و سیستم زهکشی
هر بخش نیاز به انتخاب مصالح متناسب با اقلیم، بودجه و کاربری بنا دارد. در اجرای سقف شیبدار، چینش مهندسی اجزا و شیببندی صحیح اهمیت زیادی دارد؛ زاویه شیب کاملاً وابسته به میزان بارندگی، بادهای غالب و حتی زیبایی بصری ساختمان است.
محاسبه شیب و تأثیر آن در عملکرد سقف شیبدار
شیب استاندارد برای عملکرد بدون نقص سقف شیروانی معمولاً بین 15 تا 45 درجه تعیین میشود. افزایش شیب در مناطق پربارش به کاهش فشار متمرکز و سرعت آبرو کمک میکند، هرچند که “اجرای سقف شیبدار” با شیب زیاد نیازمند استحکام بیشتری در اسکلت و مهار باد است. در اجرا، جزئیات اتصال پوشش سقف و درزگیری اهمیت زیادی پیدا میکند تا سقف در برابر نفوذ رطوبت، تغییرات دما و نشستهای سازهای مقاوم باشد.
مراحل اجرای سقف شیبدار به روش تخصصی
1. طراحی فنی و مدلسازی سهبعدی
اجرای سقف شیروانی دو شیب باید با نقشه مهندسی دقیق شروع شود. امروزه نرمافزارهای مدلسازی سهبعدی امکان تحلیل بارگذاری، اتصالات، زاویهها و حتی برآورد دقیق متریال را فراهم کردهاند. در این گام تمام بازشوها، خرپاها و نقاط ضعف احتمالی پیشبینی میشود.
2. آمادهسازی مصالح و ساخت چهارچوب
بر اساس نقشه اجرایی، انتخاب نوع چوب یا پروفیل فلزی با توجه به وزن پوشش سقف، اقلیم و الزامات آتشسوزی و پوسیدگی انجام میشود. چوبهای روسی و کاج برای مناطق معتدل و سرد، و پروفیلهای گالوانیزه یا ضدزنگ برای مناطق پربارش کاربرد دارند.
3. نصب تیرریزی، شاهتیر و خرپا
اجرای دقیق تیرریزی و تثبیت اتصالات فلزی یا پیچی، پایه اصلی پایداری سقف است. خرپاها بر اساس دهانه موردنظر طراحی و مونتاژ میشوند تا وزن سقف را به طور مساوی توزیع کنند. در سقف شیروانیهای عریضتر، معمولاً از “خرپای فضاکار” استفاده میشود که فشار نقطهای و خیز را کاهش میدهد.
4. شاسیکشی نمای زیرین و نصب عایق
پس از ساخت اسکلت اصلی، ردیفهای شاسی افقی یا عمودی برای پشتوانه پوشش سقف کار گذاشته میشود. سپس طبق منطقه اقلیمی، یک یا چند لایه عایق حرارتی و رطوبتی قرار میگیرند. فویلهای آلومینیومی، پشمشیشه، پلییورتان یا ورقهای ضدآب TPU متداولترین گزینهها هستند.
5. نصب پوشش نهایی در اجرای سقف شیبدار
وابسته به سلیقه کارفرما، هزینه و اقلیم، پوشش سقف متفاوت خواهد بود:
– ورق گالوانیزه (طرح سفال یا سینوسی)
– سفالینهای طبیعی یا سیمانی
– شینگلهای آسفالتی مقاوم
– پلیکربناتهای دو جداره
– چوب اشباع شده به روش مدرن
باید دقت شود تمام اتصالات از نفوذ آب ایزوله گردد و درزها ژوئنگیری شوند تا کارکرد سقف در بلندمدت مختل نشود.
6. اجرای آبرو و سیستم زهکشی
یکی از نقاط ضعف سقفهای شیبدار، جمعشدن آب در کنج سقف است. نصب آبرو، دریچه و هدایتکننده آب باران یا برف ذوبشده، عمر پوشش سقف را افزایش میدهد و از مشکلات بعدی جلوگیری میکند.
مقایسه پوششهای مختلف در سقف شیروانیهای دو شیب
– سفال: اصالت در عین وزن بالا
سفال طبیعی یا سیمانی بافت سنتی و زیبایی چشمنوازی به سقف شیروانی میدهد و عمر قابل توجهی دارد. معایب آن وزن زیاد، حساسیت به شکستگی در اثر ضربه مکانیکی و نیاز به مهاربندی قویتر است. در مناطق زلزلهخیز یا مقاومسازی ساختمانهای عادی، پوشش سفالی جزو پرریسکترین مواد محسوب میشود.
– ورق فلزی: تنوع، سبکی و اقتصاد در اجرا
ورقهای گالوانیزه طرحدار یا رنگی از محبوبترین گزینههای مدرن در اجرای سقف شیبدار هستند، زیرا به راحتی فرم میگیرند، وزن کمی دارند و حتی امکان دمونتاژ سریع را فراهم میکنند. تنها نقطهضعف آنها احتمال ایجاد صدا هنگام بارش و افت کیفیت رنگ در درازمدت است که با انتخاب پوششهای باکیفیت قابل کنترل است.
– شینگل: سقفی برای سلایق خاص
شینگل آسفالتی سالهاست که در دنیا جای خود را در طراحی سقفهای شیبدار مخصوصاً ویلاها و سازههای دکوراتیو باز کرده است. سبک بودن، اجرای آسان و قابلیت ایجاد فرمهای هندسی خاص، آن را گزینهای مناسب برای سقف شیروانیهای مدرن میکند.
– کامپوزیت و پلیکربنات: آینده سقفهای شیبدار
استفاده از صفحات پلیکربنات دو و چندجداره، کامپوزیتهای آلومینیومی با روکش ضدحرارت یا چوبهای فرآوریشده، مرزهای طراحی سقف شیبدار را جابجا کرده است. این پوششها عایق قوی، سبک و دارای طول عمر قابل توجه هستند و در عین حال سازگاری بیشتری با شرایط محیطزیست و الگوهای معماری پایدار دارند.
راهکارهای مهندسی برای افزایش دوام سقف شیبدار
– عایقبندی ترکیبی و پوشش ضدقارچ
یکی از شایعترین آسیبهای سقف شیروانی، رشد قارچ، کپک و نم برخاسته از رطوبت است. استفاده تلفیقی از لایههای عایق رطوبتی، توری ضدحشرات در زیرپوشش و تعبیه تهویه مناسب بین پوشش و عایق، کلید محافظت بلندمدت سقف شیبدار است.
– پایداری در برابر زلزله و باد
اجرای مهاربندهای افقی و ضربدری، استفاده از قلاب و بستهای ضدلغزش و طراحی اتصالات ارتجاعی در تیرریزی سقف شیروانی کمک میکند تا حتی در مناطق زلزلهخیز و بادخیز، پایداری سقف حفظ شود و خطر سقوط یا شکستگی به حداقل برسد.
– نگهداری دورهای و پیشگیری از خرابی زودهنگام
بازرسی سالانه سقف شیروانی برای پاککردن آبروها، تعویض پوششهای ترکخورده یا تاب برداشته و مرمت عایقها باعث میشود عمر مفید سقف شیبدار به چند دهه افزایش یابد.
بررسی کاربرد سقف شیبدار در انواع ساختمانها
– ساختمانهای مسکونی و ویلایی
سقف شیبدار دو شیب در ویلاها و خانههای یکطبقه، نه تنها به دلیل زیبایی، بلکه به خاطر امنیت ساختاری جایگاه ویژه دارد. انعطاف سقف شیروانی از جهت تعبیه نورگیر، پنجره سقفی (روفوین)، سقفهای نورپردازی شده و استفاده از گلدان و باکس گیاه در خط الرأس سقف، کاربرد آن را گستردهتر نموده است.
– مجموعههای تجاری و صنعتی
اجرای سقف شیبدار در سولهها، سالنهای ورزشی و سازههای با دهانه زیاد به دلیل کاهش فشار وزن و آبگیری سقف، کاهش هزینه شاسیکشی و تأمین شرایط تهویه بهتر انجام میشود. اجرای سقف شیروانی در این پروژهها معمولاً با اسکلت فلزی و پوشش سبک همراه است.
– نمونههای معماری بومی ایران
در معماری شمال کشور، سقف شیبدار با زاویه زیاد و پوشش درختی یا سفال، بهترین راهکار برای مهار بارانهای سیلآسا معرفی شده است. در تبریز و همدان با فرمهای منحنیشکلتر؛ و در یزد حتی با ترکیبی از گنبد و شیب برای تهویه بهینه استفاده میشود. این تنوع معرف تطبیق سقف شیبدار با انواع اقلیمهاست.
ابداع و نوآوری در اجرای سقف شیبدار
– سقف شیبدار سبز؛ ترکیب طبیعت و مهندسی
ترند جدید در جهان، اجرای سقفهای سبز بهویژه روی سقف شیبدار است. این نوع سقف علاوه بر پوشش عایق و زیبایی، به کاهش گرمای شهری کمک میکند. ترکیبی از پوشش گیاهی، لایه عایق و زهکشی مدرن، اجرای سقف شیبدار را وارد فاز پایدارتری کرده است.

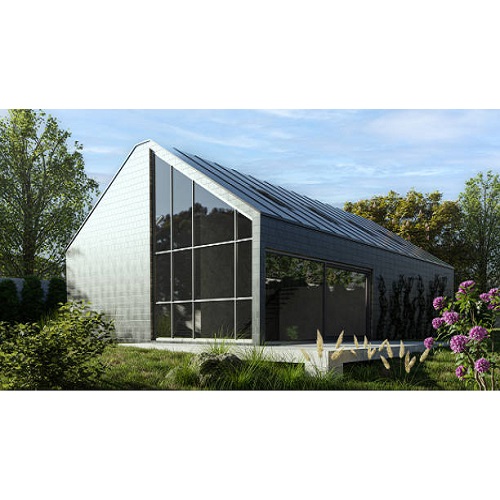

– سقف شیبدار خورشیدی
ایده ادغام سلولهای خورشیدی با پوشش سقف شیروانی، امروزه با پیشرفت فناوری، به واقعیت نزدیک شده است. صفحات خورشیدی مدرن به صورت یکپارچه روی پوششهای فایبرگلاس، فلزی یا حتی سفال نصب میشوند و تولید برق پاک را به ساختمانها اضافه میکنند.
مشکلات رایج و راهکارها در اجرای سقف شیروانی
– نفوذ آب و مشکلات عایقبندی
ضعف رایج سقف شیبدار، نفوذ آب از نواحی اتصال صفحات یا آبروهاست. آببندی صحیح با نوارهای ژوئن، ماستیکهای مقاوم به UV و نصب اورلب استاندارد پوششها، تنها راه جلوگیری از این ایراد است.
– تحمل وزن برف یا وزش باد شدید
در اقلیمهای سردسیر، اجرای سقف شیبدار باید با اسکلت قویتر و پوشش بادوامتری انجام شود تا سنگینی برف یا تندباد به ساختار آسیب نزند. ترکیب خرپای فضاکار، تیر فرعی بیشتر و بستهای انبساط، ماندگاری سقف شیروانی را تضمین میکند.
– خوردگی فلز و پوسیدگی چوب
استفاده از پوششهای مقاوم به خوردگی و اشباع شیمیایی چوب هم در حین اجرا و هم بعد از اتمام پروژه باید رعایت شود. رنگآمیزی یا گالوانیزهکردن پروفیلها و رزینکاری چوب سادهترین راه افزایش عمر سقف است.
نتیجهگیری: انتخاب، طراحی و اجرای سقف شیبدار
بررسی عمیق سقف شیبدار نشان میدهد که انتخاب و اجرای صحیح این نوع سقف به ترکیبی از دانش فنی، تجربه مهندسی و انتخاب مصالح استاندارد وابسته است. سقف شیروانی دو شیب نه تنها نمای ساختمان را ارتقا میدهد و عملکرد مناسبی در برابر چالشهای اقلیمی دارد، بلکه با پیادهسازی جزئیات فنی، نگهداری منظم و نوآوری در انتخاب پوششها، میتواند تا حد زیادی مشکلات معمول سقفهای رایج را برطرف کند.
در نهایت اگر به دنبال جلوهای کلاسیک، هزینه مناسب، امنیت بالا و نگهداری کمدردسر هستید، اجرای سقف شیبدار یا اجرای سقف شیروانی دو شیب انتخابی دقیق و آیندهنگرانه است که میتواند دههها بدون مشکل در معماری ایرانی بدرخشد.
